Монтаж реечного потолка Кубота: пошаговая инструкция для качественного результата

Реечный потолок Кубота. Общая информация

Кубота — это подвесная потолочная система, основанная на использовании C-образных реек из оцинкованной стали или алюминия. Монтаж осуществляется на специальные направляющие — стрингеры. Такая конструкция обеспечивает идеально ровную поверхность, скрывает инженерные коммуникации и неровности перекрытий.

Панели изготавливаются индивидуально, с возможностью выбора ширины от 20 до 500 мм и высоты от 20 до 400 мм. Это делает систему максимально гибкой для различных архитектурных решений и дизайнерских проектов. Кубота органично сочетается с линейными светильниками и декоративными элементами, формируя современный и стильный облик пространства.

Преимущества

• Идеально ровная потолочная поверхность
• Подходит для реализации нестандартных дизайнерских решений
• Минимальные требования к подготовке базового потолка
• Линейка размеров шагом от 5 мм
• Гарантия производителя — 10 лет

Характеристики

Инструменты

Для качественного и точного монтажа реечного потолка Кубота необходимо использовать следующий набор инструментов. Они обеспечат эффективность работ, соответствие уровню и точность фиксации элементов конструкции.

• Рулетка
• Строительный уровень
• Нивелир
• Лазерный дальномер
• Молоток (стандартный)
• Крестовая отвертка
• Ножницы по металлу
• Канцелярский нож
• Строительный карандаш
• Пассатижи
• Перфоратор
• Дрель-шуруповерт
• Углошлифовальная машина (УШМ, «болгарка»)

Комплектующие для кубообразного потолка

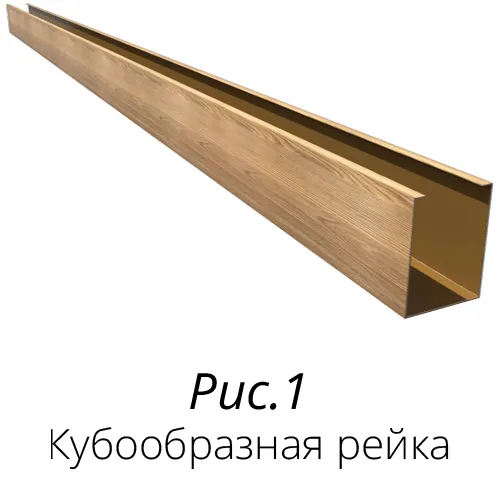

Кубообразная рейка (Рис.1) — основной элемент, из которого формируется потолочная конструкция.

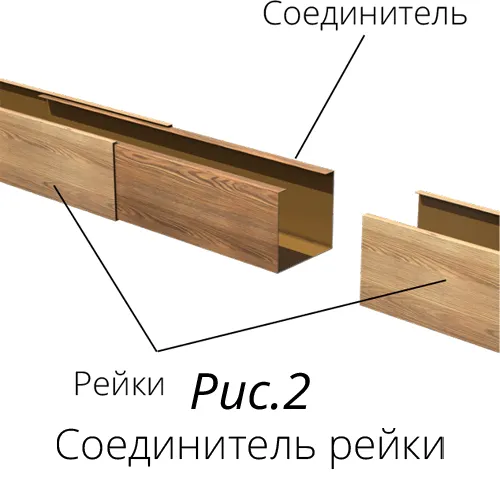

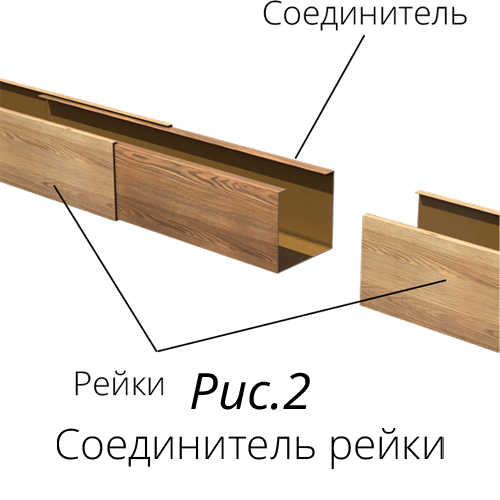

Соединитель рейки (Рис.2) — используется для продольного соединения реек. Обеспечивает надёжную стыковку торцевых частей, изготовлен с учётом геометрии рейки.

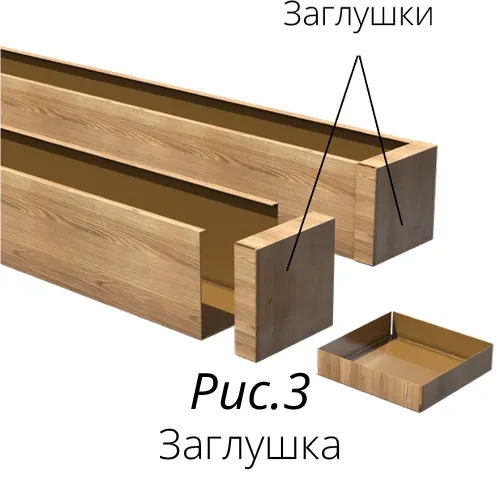

Заглушка (Рис.3) — устанавливается для закрытия видимых торцевых частей. Размеры заглушки соответствуют габаритам рейки (например, ширина 50 мм, высота 50 мм).



Стрингер для кубообразной рейки — направляющая, на которую монтируются рейки Кубота. Изготавливается по размеру рейки. Для моделей от 50×50 мм и выше рекомендуется использовать стрингер с фиксаторами для усиленной фиксации.

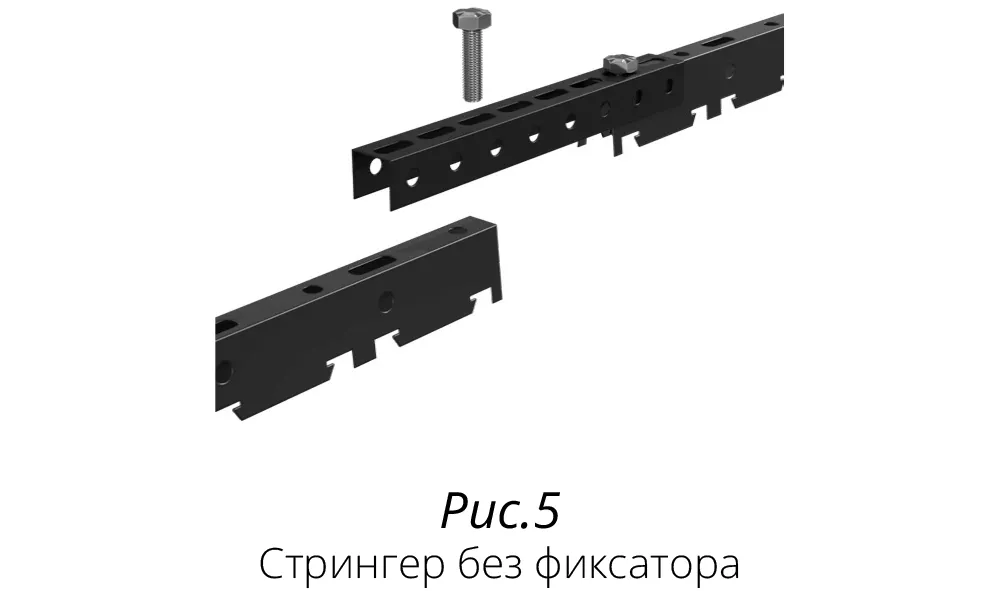

Стрингер с фиксаторами обеспечивает надёжность конструкции. Стрингер без фиксатора применяется для бюджетных решений.

Изготавливается из оцинкованной стали или окрашивается в цвет RAL 9005 (чёрный), толщина материала — 0,5–0,7 мм.

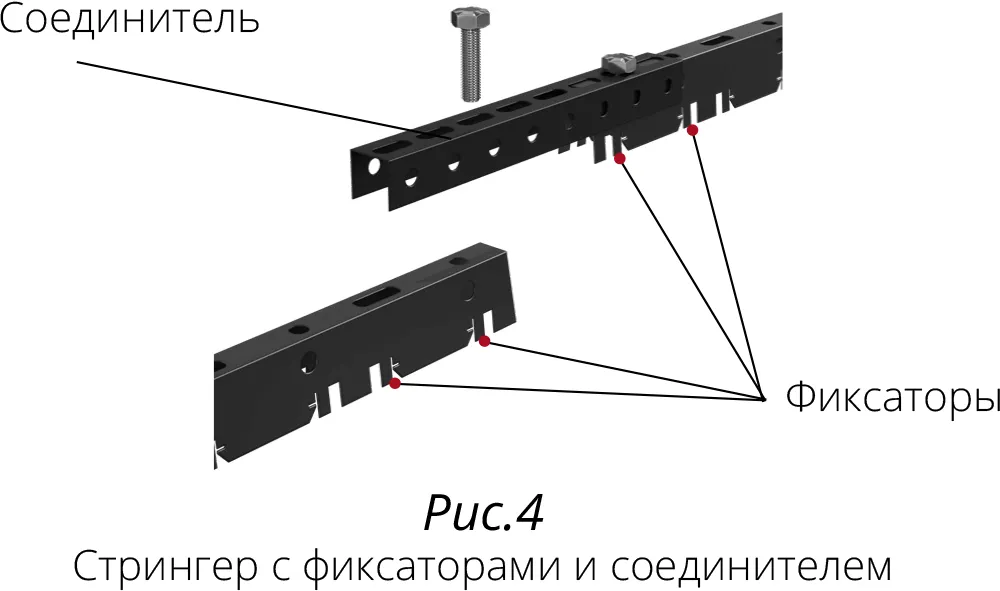

Соединитель стрингера (Рис.4) — предназначен для продольного наращивания стрингеров.



Шпилька М8 (Рис.6) — конструктивная опора потолочной системы. Регулируется по высоте путём ввинчивания/вывинчивания. Фиксируется при помощи: Анкера (Рис.7) — используется для крепления к бетонным основаниям. Шайбы М8 (Рис.8) Гайки М8 (Рис.9) Анкер (цанга) с внутренней резьбой и клином 8×30 (Рис.9) — применяется для надёжной фиксации тяжёлых потолочных конструкций к бетонным перекрытиям.

Подготовительные работы

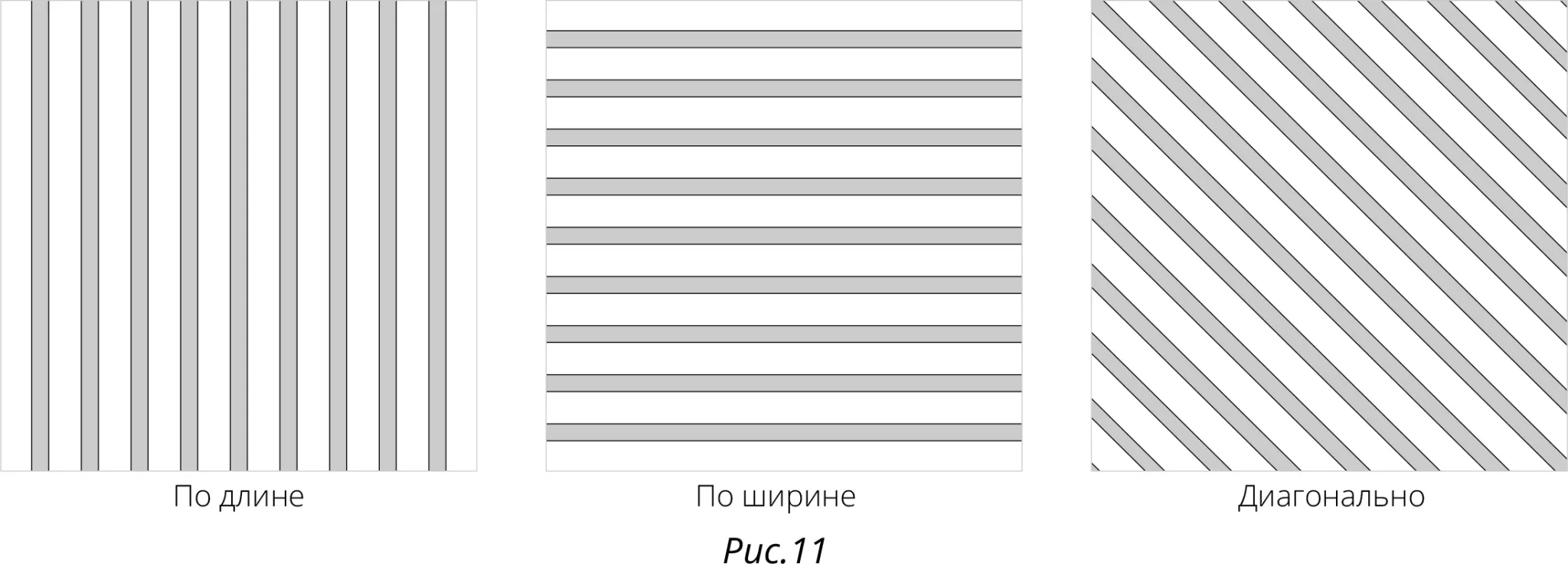

1. Нужно выбрать, как будут размещены рейки: по длине, по ширине комнаты либо диагонально (Рис.11). В этой инструкции рассматривается монтаж реек по ширине комнаты.



2. Определиться с высотой будущего реечного потолка. Она рассчитывается от самой нижней точки потолочного перекрытия и зависит от габаритов дополнительного оборудования: светильников, потолочных обогревателей, вентиляционных воздуховодов. Как правило, потолок Кубота устанавливается на 100–1000 мм ниже уровня основного перекрытия, но возможны варианты в зависимости от объекта.

3. Когда необходимый уровень монтажа определён, нанесите на стену соответствующую отметку строительным карандашом. Затем с помощью строительного уровня выставьте метки во всех четырёх углах помещения.

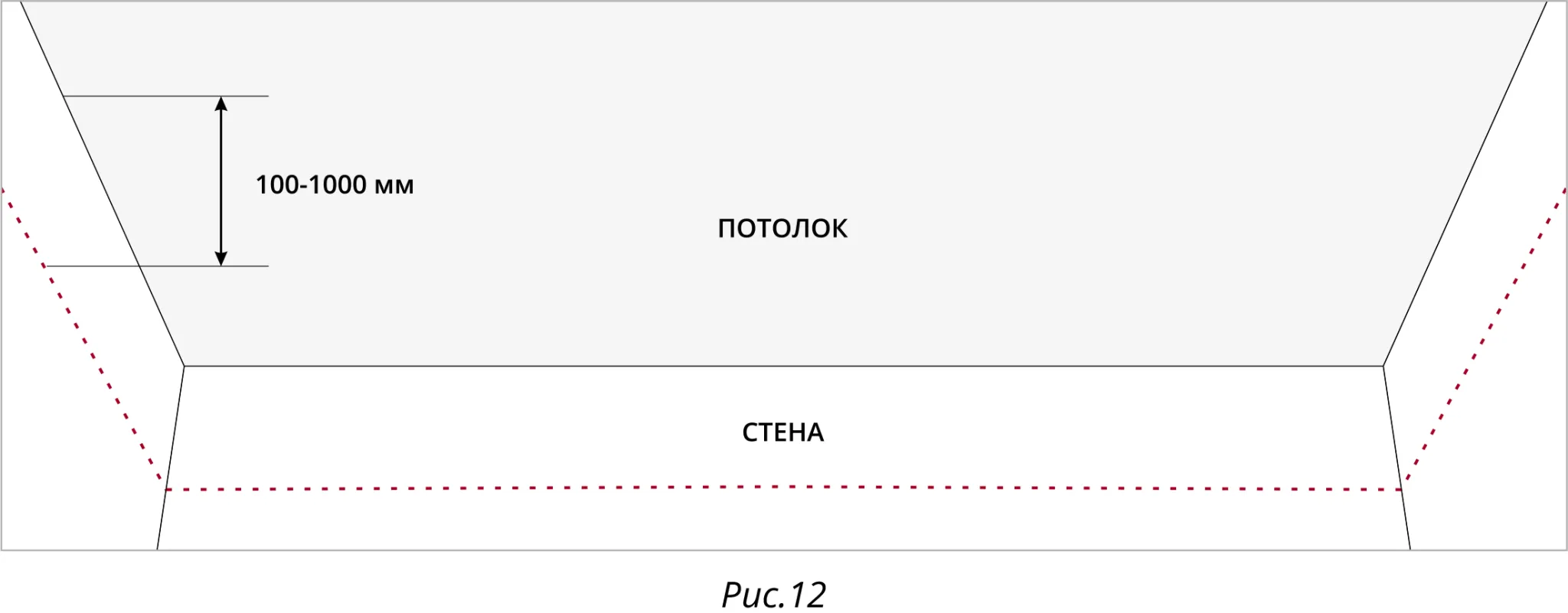

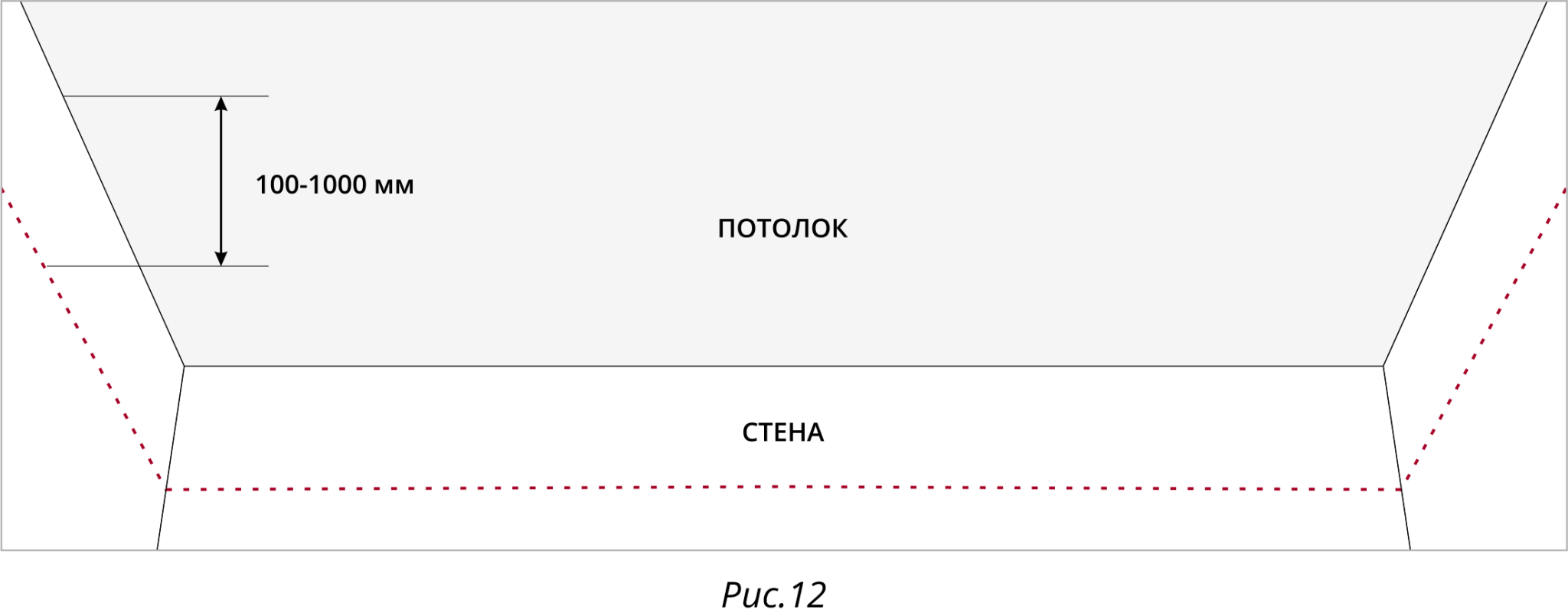

4. Соедините полученные точки разметочным шнуром или с помощью лазерного нивелира (Рис.12).

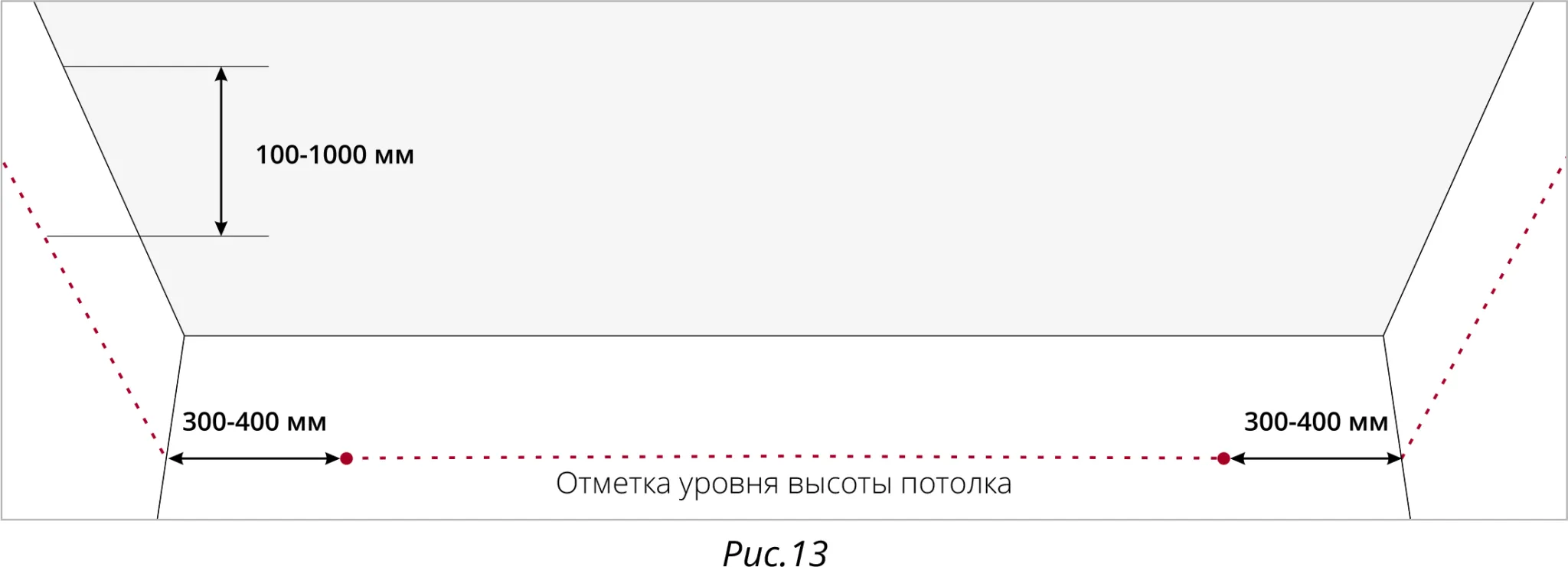

5. Отступите от стены 300–400 мм и сделайте отметку, перпендикулярно которой будут расположены рейки. Аналогичную отметку поставьте на противоположной стене — они станут основой для установки стрингеров.

6. Соедините эти точки — получится линия разметки для первого стрингера (Рис.13).

7. Выполните аналогичную разметку для второго стрингера у противоположной стены.

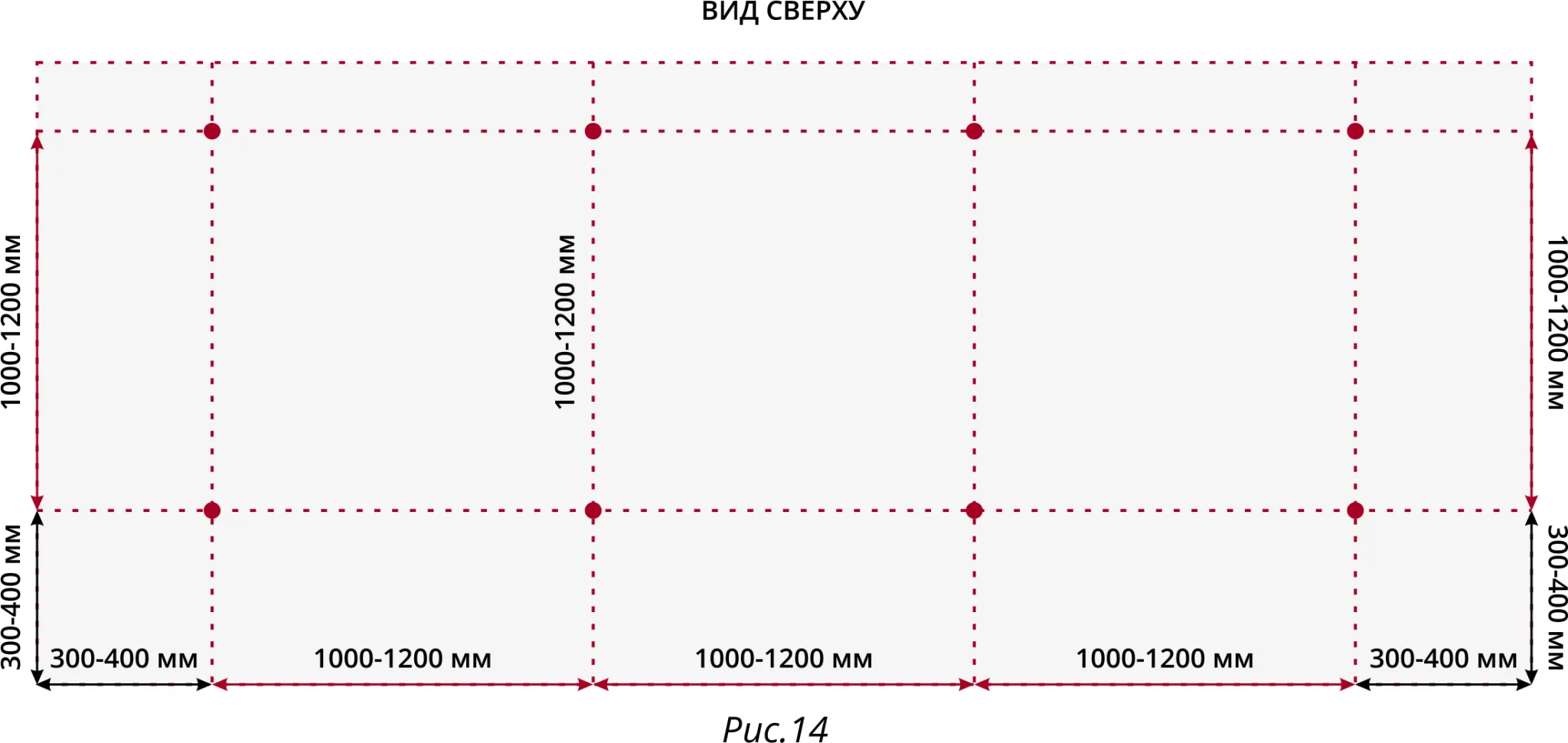

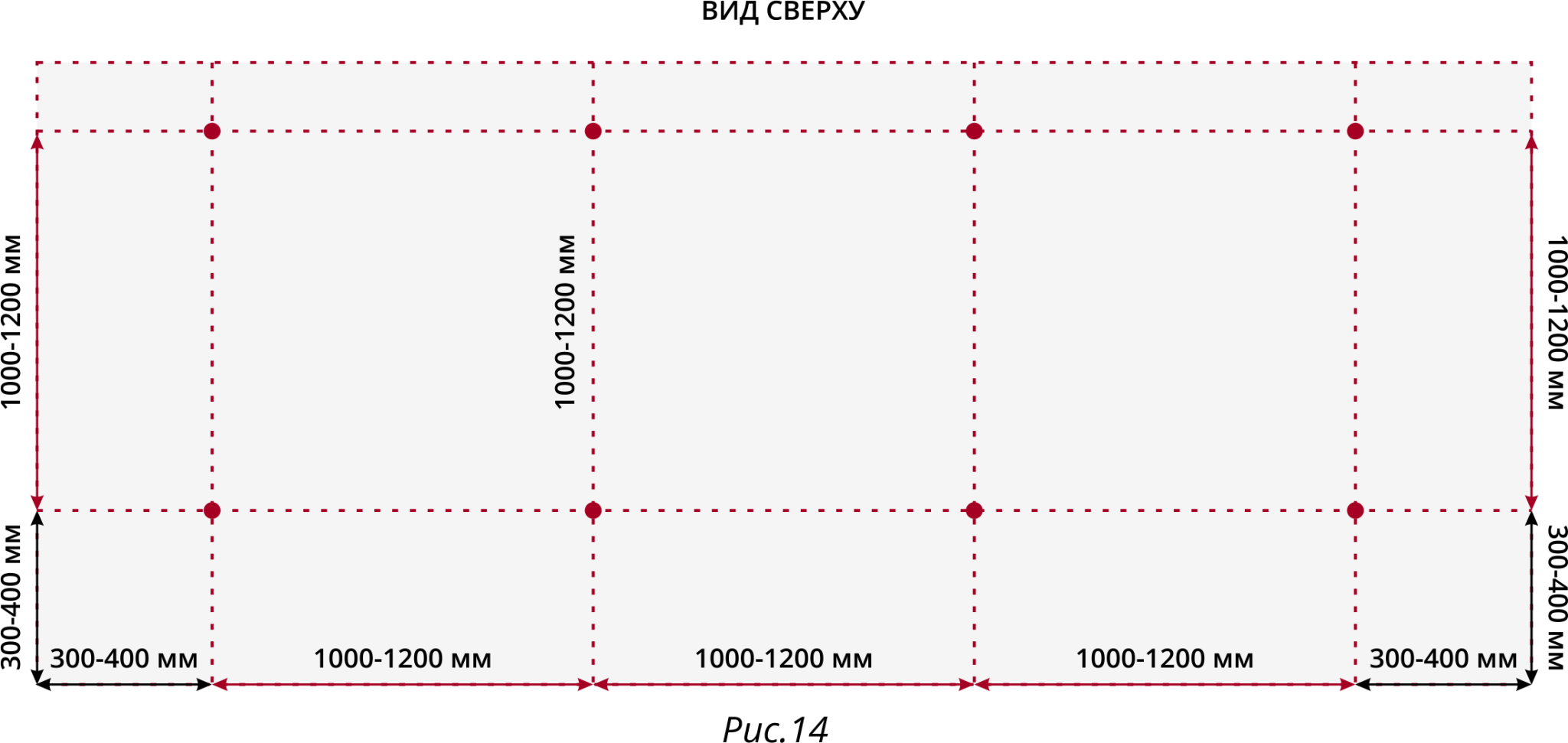

8. С шагом 1000–1200 мм разметьте места под установку остальных стрингеров (Рис.14). Количество стрингеров определяется на основе выбранного шага и площади помещения. Для точного расчёта рекомендуем проконсультироваться с менеджером по продажам.



9. Нанесите на потолок отметки, обозначающие размещение светильников.

10. До начала монтажа реек определите расположение всех осветительных приборов. Заранее подсчитайте их количество и выберите, в какие рейки они будут вмонтированы. После этого подготовьте в рейках монтажные отверстия при помощи ножниц по металлу или дрели.

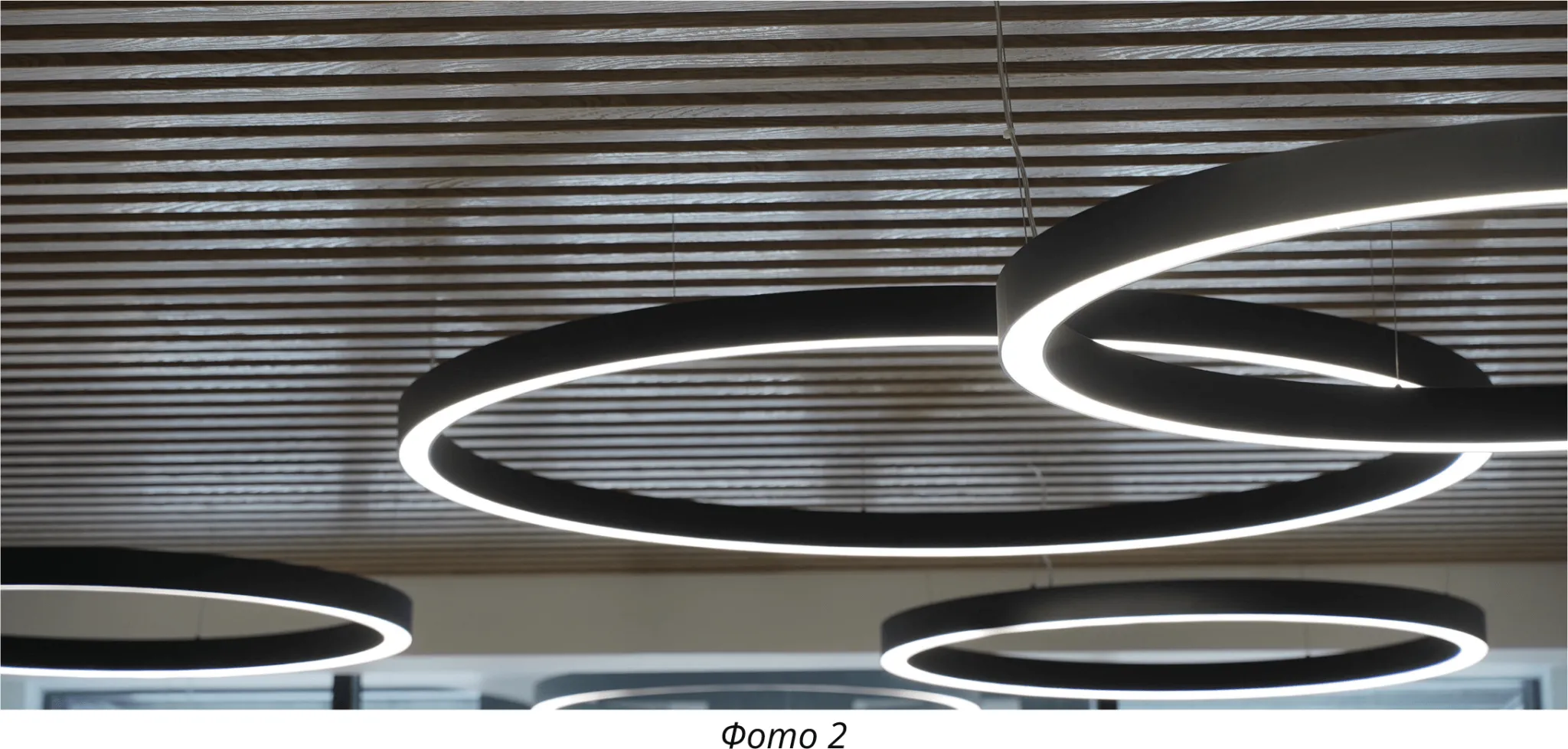

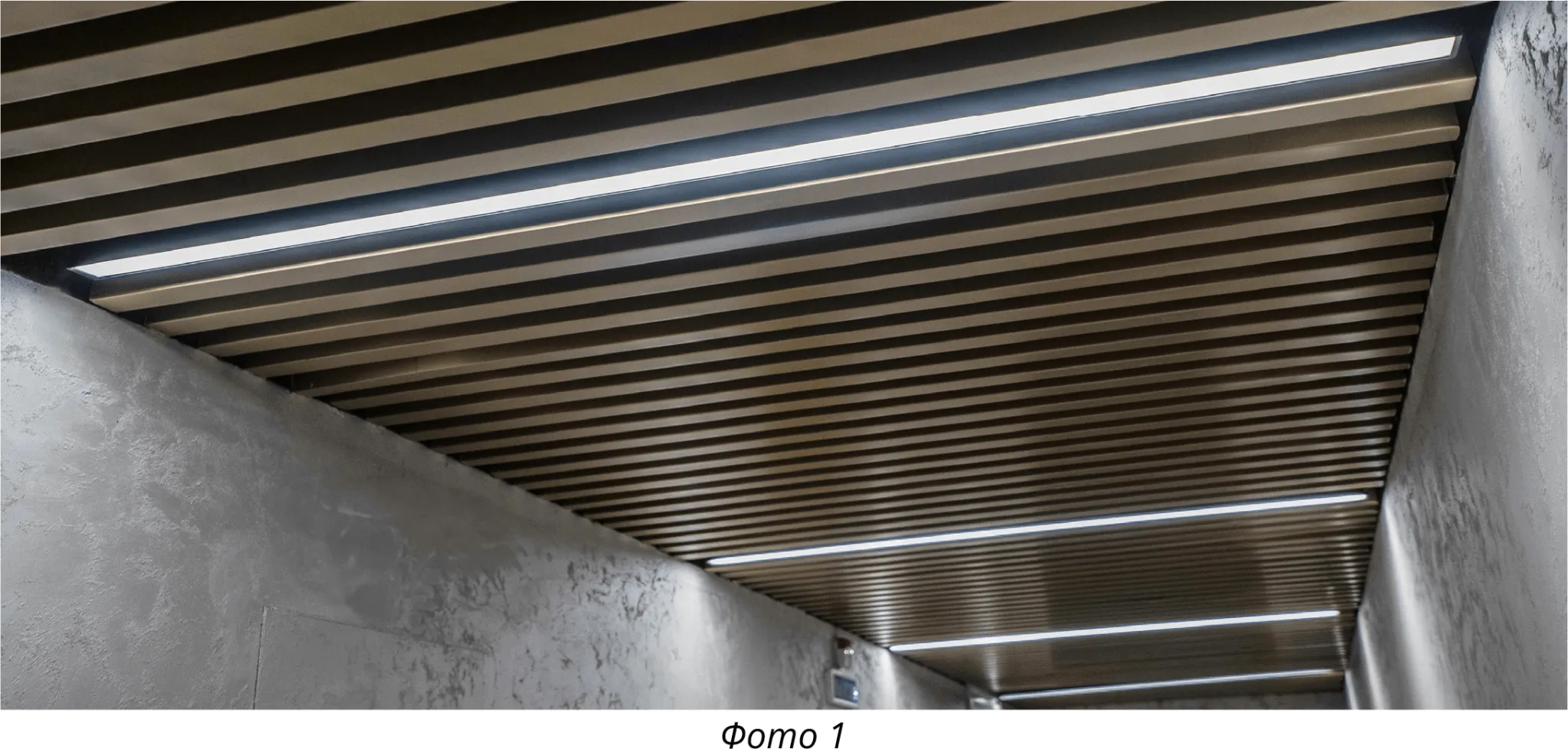

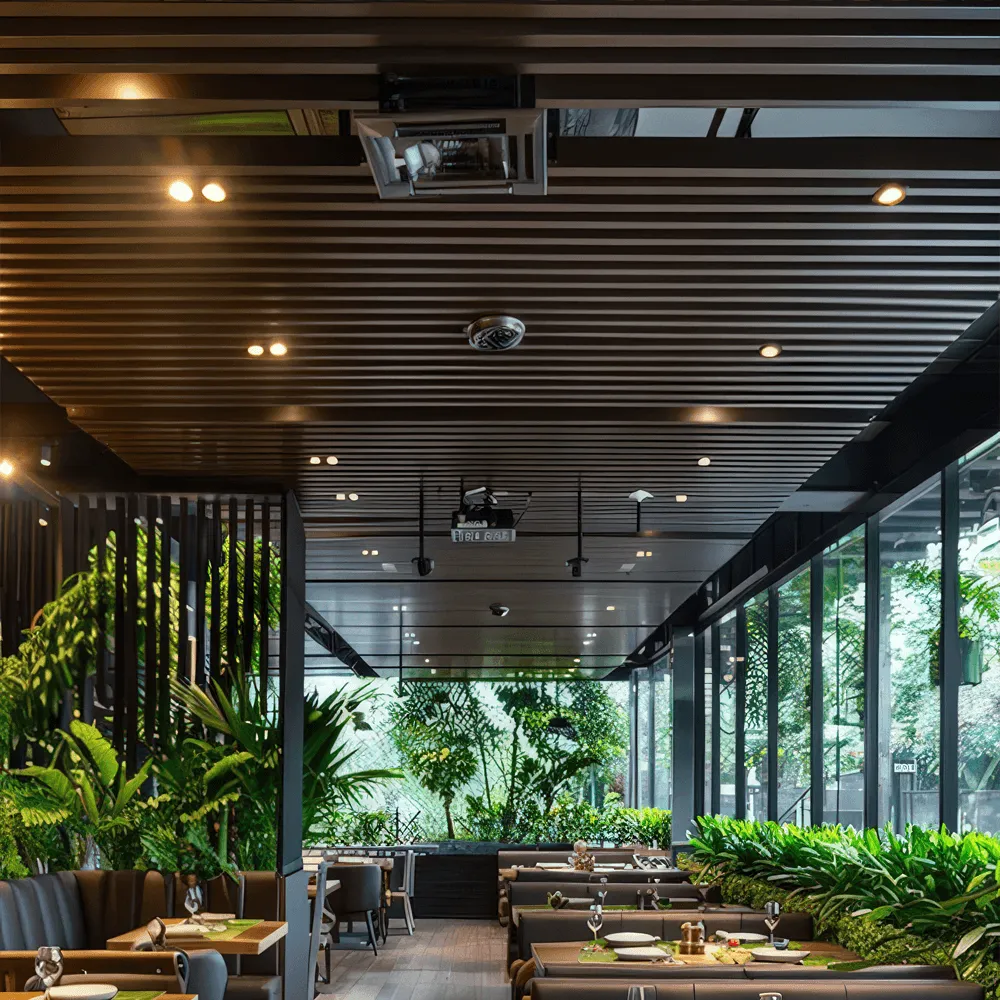

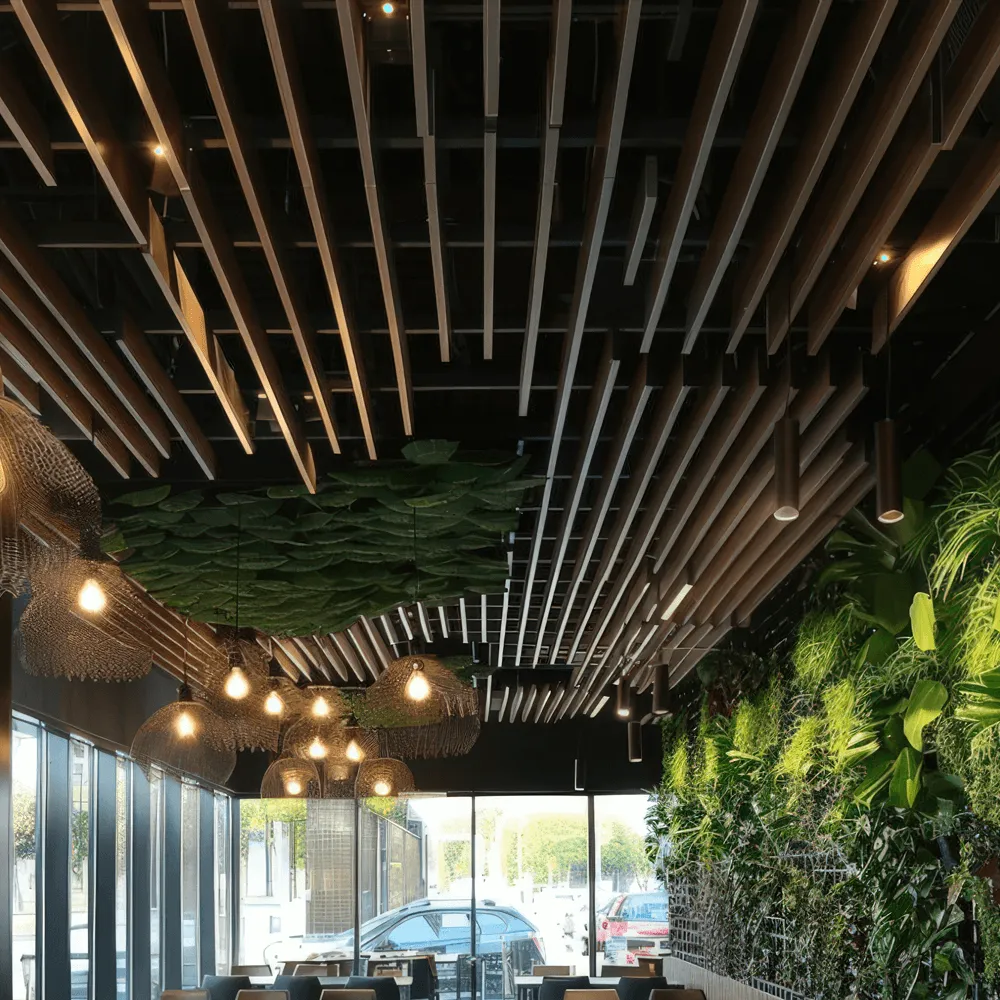

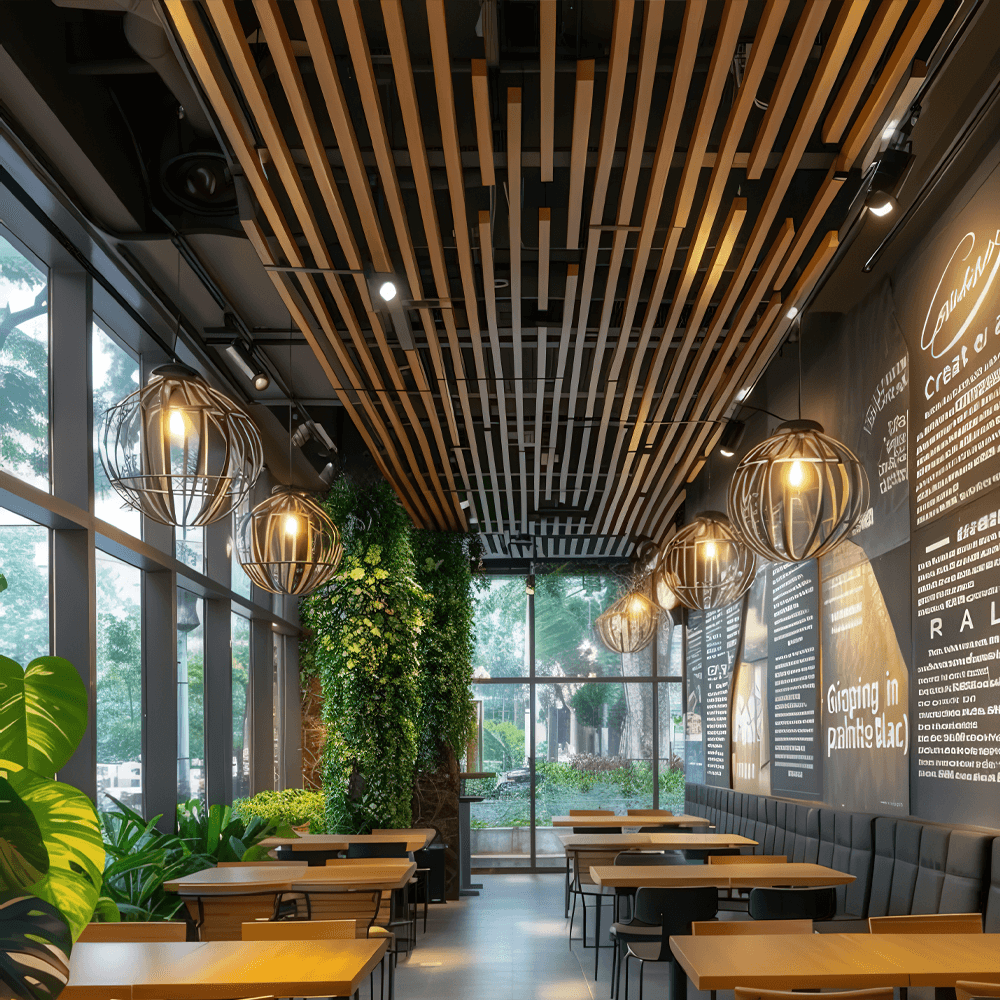

    Предварительная подготовка реек существенно упростит дальнейший монтаж. С реечным потолком Кубота прекрасно сочетаются как линейные светильники, устанавливаемые вдоль реек (фото 1), так и подвесные светильники, опускающиеся ниже уровня потолка (фото 2).

Монтаж шпилек

Шпилька служит опорным элементом для всей реечной системы. Она вставляется в стрингер и позволяет точно регулировать высоту конструкции за счёт возможности ввинчивания или вывинчивания стержня.

Ключевое преимущество шпильки — это высокая точность настройки уровня и жёсткость конструкции.

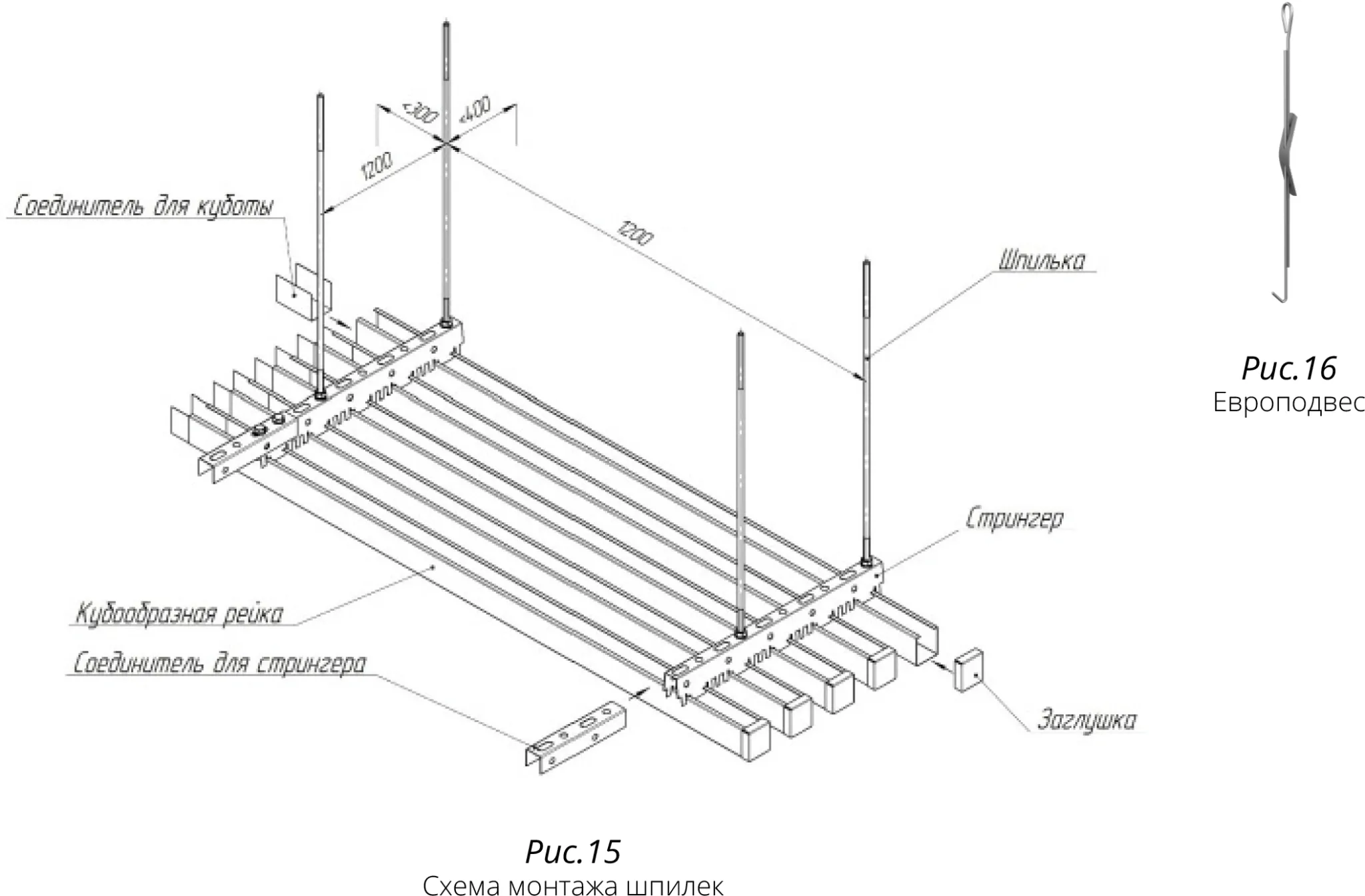

Монтаж шпилек осуществляется строго по предварительно выполненной разметке для стрингеров и включает следующие параметры (Рис.15):

• Расстояние от стены — 300–400 мм;
• Шаг между шпильками — 1000–1200 мм;
• Расположение шпилек должно строго соответствовать линии разметки — при отклонениях возможны сложности с установкой стрингеров.

Шпильки закрепляются на потолочном перекрытии с использованием забивных анкеров (цанг). Для этого необходимо:

1. Просверлить отверстия в бетонном основании;
2. Установить анкер (цангу) и зафиксировать шпильку.

При использовании алюминиевых реек Кубота допускается применение европодвесов вместо шпилек (Рис.16).

Установка стрингера

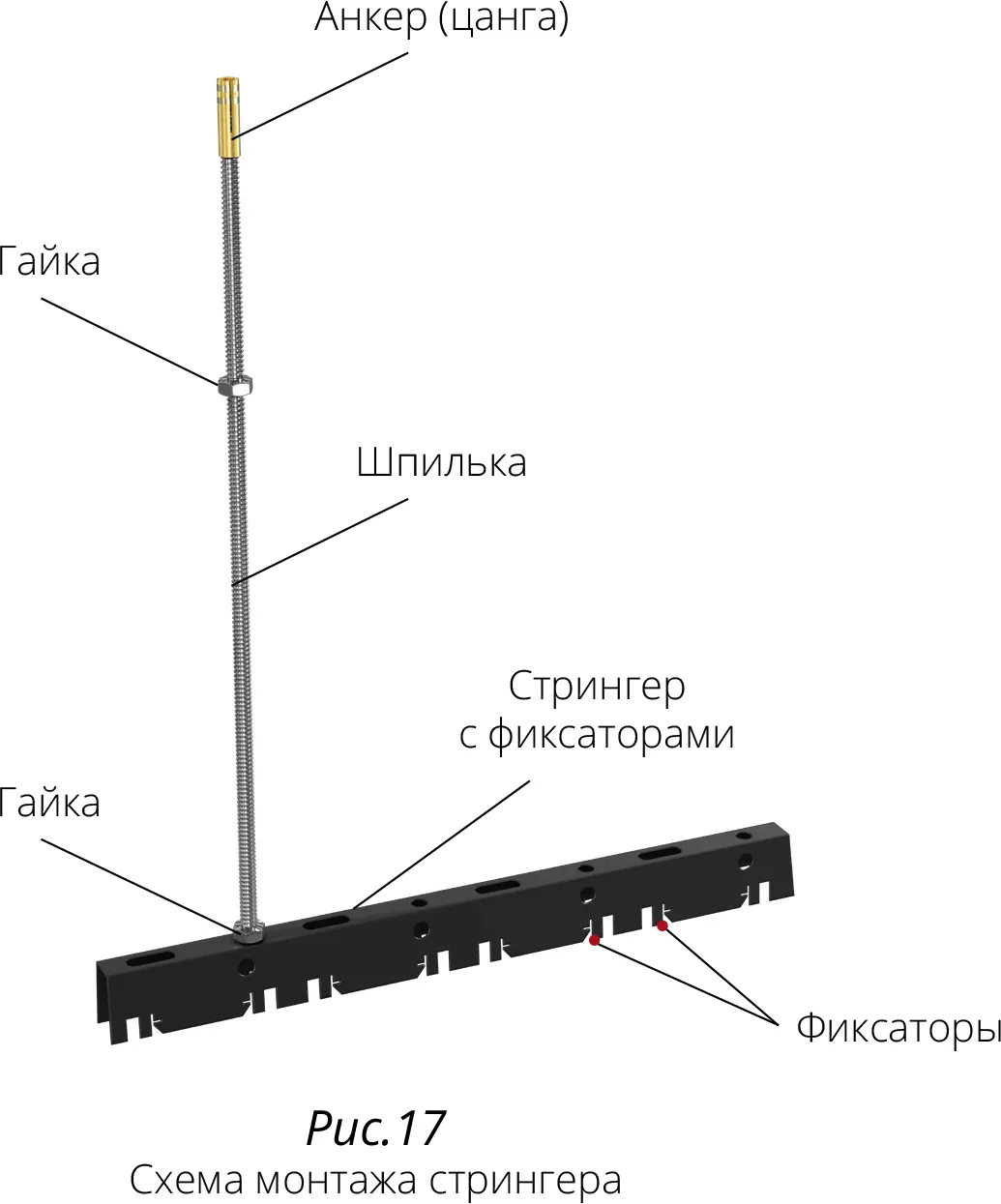

Стрингеры — это несущая часть конструкции, к которой впоследствии будут крепиться реечные элементы (Рис.17). Они монтируются непосредственно на шпильки и задают уровень всего потолка.

Рекомендуемая высота установки стрингеров составляет от 100 до 1000 мм ниже уровня потолочного перекрытия — данный параметр необходимо учитывать при выполнении монтажа.

При установке стрингеров важно соблюдать ряд технических рекомендаций:

• Длина стрингера должна быть на 5–10 мм меньше расстояния между противоположными стенами — это обеспечит небольшую подвижность и устранит возможные ошибки разметки;
• При необходимости удлинения конструкции используйте соединитель для стрингера;
• После установки все стрингеры должны быть выровнены по горизонтальному уровню.

На этом этапе формирование каркасной основы под реечный потолок можно считать завершённым.

Важно: перед началом монтажа потолочных реек рекомендуется выполнить прокладку и закрепление всех инженерных коммуникаций на потолке. В противном случае они могут мешать при установке реек.

Важно: перед началом монтажа потолочных реек рекомендуется выполнить прокладку и закрепление всех инженерных коммуникаций на потолке. В противном случае они могут мешать при установке реек.

Установка потолочных реек

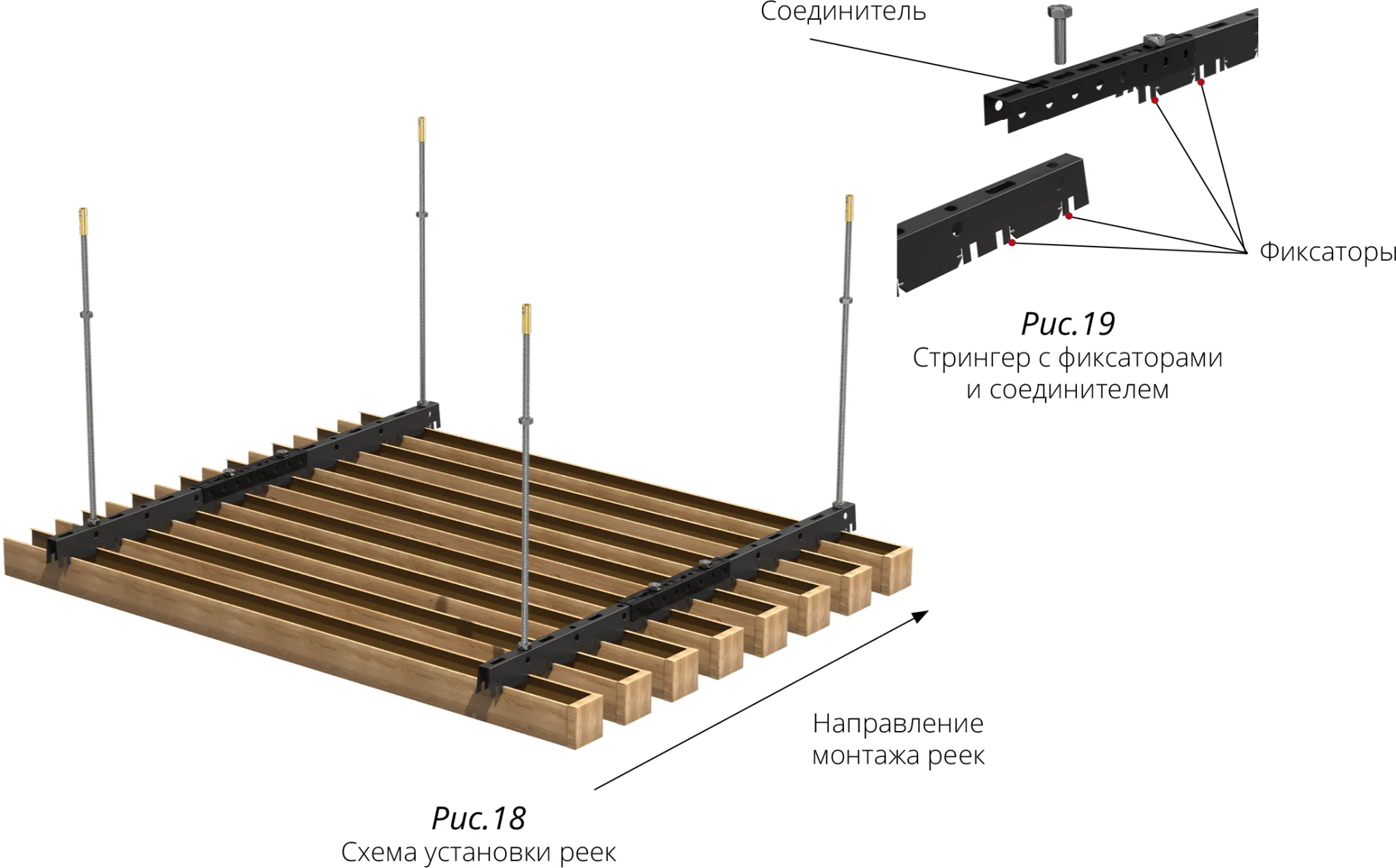

Процесс установки реек можно начинать с любой удобной стороны помещения (Рис.18).

Порядок установки:

1. Отогните фиксаторы на стрингере, вставьте рейку (панель) в пазы стрингера и загните фиксатор обратно (Рис.19).

2. Аналогичным образом установите все последующие рейки.

3. При необходимости соединения реек по длине используйте соединитель для рейки. Это позволяет собрать целостный и надёжный потолок из нескольких сегментов.

4. Установите осветительные приборы на независимых креплениях. Это важно для обеспечения безопасности и долгого срока службы.

5. Если монтаж не выполняется от стены до стены, и имеются открытые торцы реек — обязательно установите заглушки. Это придаёт потолку завершённый и эстетичный вид.
