Монтаж подвесных потолков Грильято: пошаговая инструкция для качественного результата

16 июля 2024

Потолки Грильято — это не только стильное дизайнерское решение, но и технологичная система, требующая грамотного подхода к монтажу. В этой инструкции подробно разбираем, как правильно установить потолок Грильято: от подготовки поверхности до сборки каркаса и укладки решёток.

Этап 1. Подготовка к монтажу

Перед началом установки необходимо завершить все подготовительные работы:

Очистить и обработать черновой потолок: удалить пыль, остатки штукатурки, заделать трещины, при необходимости — загрунтовать или покрасить.
Завершить все работы в запотолочном пространстве: прокладку инженерных систем, вентиляции, электрики, противопожарных коммуникаций.
Все инженерные линии и элементы должны быть надёжно закреплены, чтобы исключить их опору или давление на конструкцию потолка.

Этап 2. Разметка потолочного пространства

Разметка — ключевой этап, обеспечивающий точность и устойчивость конструкции.

Направление осей

Оси несущих направляющих №1 (L=2400 мм) располагаются либо вдоль наиболее длинной стены, либо параллельно наиболее ровной стене.
Первая ось отступает от стены на 600 мм. Далее оси наносятся с шагом 600 или 1200 мм в зависимости от размеров ячейки.

Примечание:
— При ячейках менее 86×86 мм шаг несущих направляющих — 600 мм.
— При ячейках ≥ 86×86 мм возможен шаг 1200 мм и использование направляющих №2 (L=1200 мм).

Разметка подвесов

Подвесы размещаются строго по прямой линии с несущими направляющими.
Максимальная длина "консоли" (участка направляющей без подвеса) — не более 300 мм.
Шаг подвесов указывается в проекте и зависит от веса конструкции и дополнительных нагрузок (изоляция, светильники, декоративные элементы).
Дополнительный вес не должен превышать 2 кг/м².
На этом этапе также размечаются места установки встроенного оборудования: светильников, воздухораспределителей, декоративных вставок и пр.
Отмечается горизонт уровня потолка по периметру, относительно существующих архитектурных элементов — окон, дверей, стен.

Этап 3. Крепление подвесов и периметрального профиля

Подвесы фиксируются к несущему потолку с использованием дюбелей и крепежей, указанных в проекте.
Важно обеспечить строго вертикальное положение подвесов (допустимое отклонение — до 3°).
Крепление подвеса должно быть шарнирным.
Периметральный профиль крепится по отмеченному уровню к стенам с использованием соответствующего крепежа под материал стены.

Этап 4. Сборка и установка каркаса

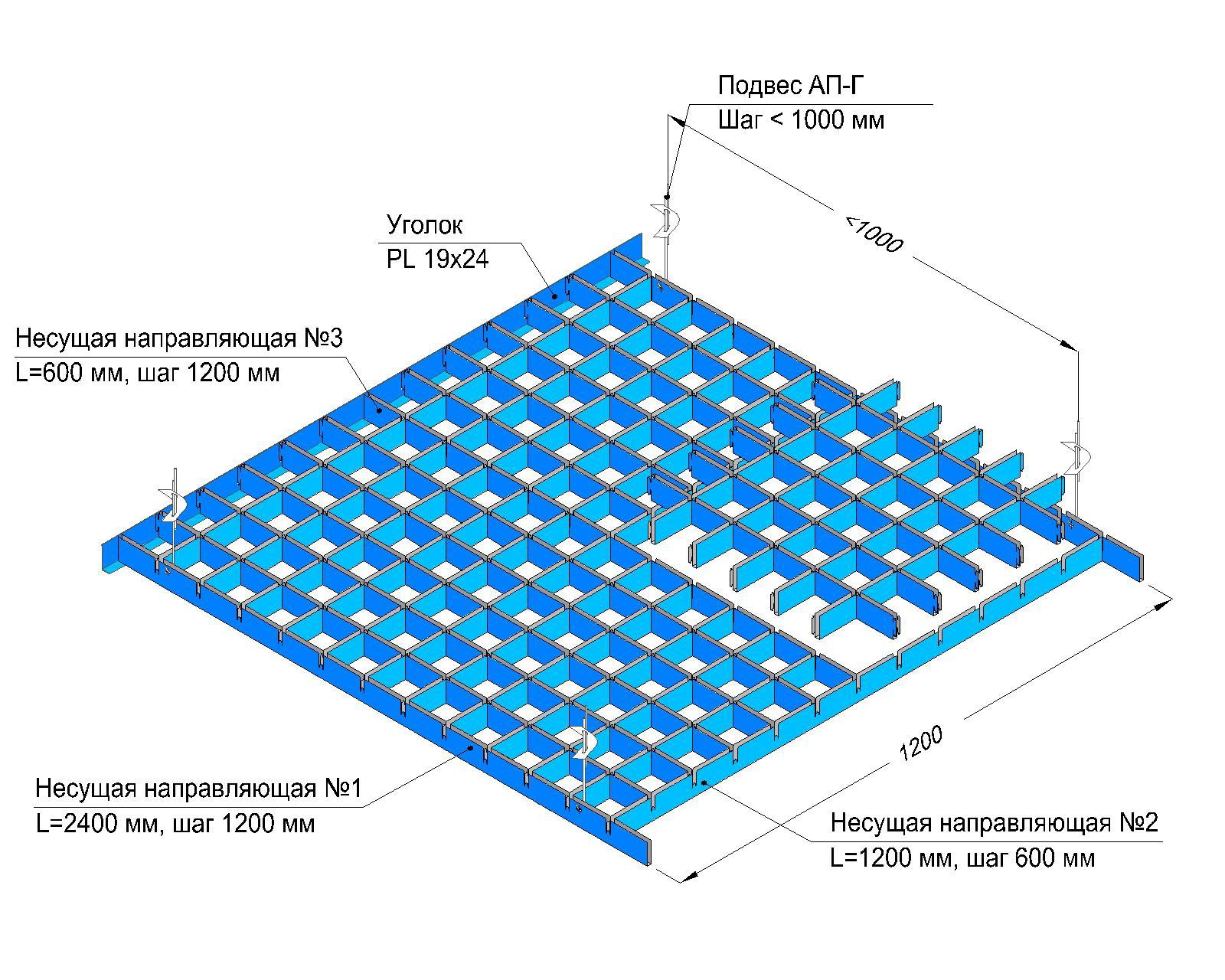

Каркас потолка Грильято состоит из трёх типов направляющих:

№1 — 2400 мм (основная несущая)
№2 — 1200 мм
№3 — 600 мм

Порядок монтажа:

Установить направляющие №1 на подвесы. Крючок подвеса должен свободно входить в отверстие направляющей и удерживать её с двух сторон.
Соединить направляющие №1 по длине с помощью соединителя PG. Снимать защитную плёнку только перед установкой.
Установить направляющие №2 перпендикулярно к №1, строго по оси. Соединение — защёлкивающееся.
Установить направляющие №3 по аналогии, перпендикулярно к №2.
Выровнять каркас с помощью подвесов до проектного уровня.
Проверить соответствие общей плоскости потолка проектным параметрам.

Этап 5. Установка решёток

Снять защитную плёнку с элементов "мама" и "папа".

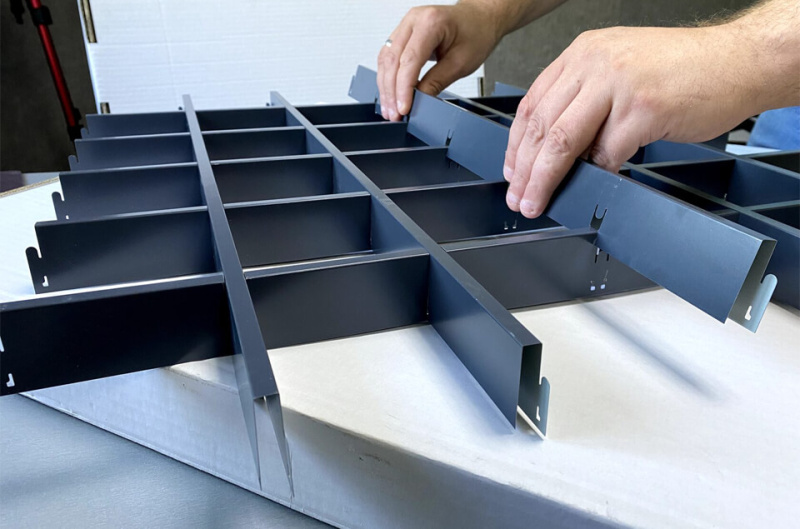

Собрать решётку на ровной поверхности, используя подложку из картона.
Установить решётку в ячейку каркаса — она должна надёжно защёлкнуться.
Проверить совпадение плоскости решёток с проектной. При необходимости — скорректировать положение подвесами.

Важно:
При монтаже направляющих в отделке «супер-хром» обязательно использовать перчатки (входят в комплект).
Все коммуникации, проходящие через потолок, должны быть закреплены независимо и не опираться на потолочную систему.

Заключение

Монтаж потолков Грильято требует внимательной подготовки, точной разметки и соблюдения всех технических требований. Только при грамотной установке конструкция будет надёжной, долговечной и эстетичной. Следуя этой пошаговой инструкции, вы сможете добиться профессионального результата, соответствующего требованиям современных проектов.
